cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Pod
metadata:
  name: netpod
  labels:
    app: netpod
spec:
  nodeName: k8s-s
  containers:
  - name: netshoot-pod
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
  name: webpod1
  labels:
    app: webpod
spec:
  nodeName: k8s-w1
  containers:
  - name: container
    image: traefik/whoami
  terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
  name: webpod2
  labels:
    app: webpod
spec:
  nodeName: k8s-w2
  containers:
  - name: container
    image: traefik/whoami
  terminationGracePeriodSeconds: 0
EOF





# 파드와 veth pair 에 IP가 없다! proxy_arp 도 없다! 하지만 GW MAC 요청 시 lxc(veth)의 MAC 으로 응답이 온다! >> eBPF Magic!
# Cilium hijacks ARP table of POD1, forces the next hop to be the peer end (host side) of the veth pair.
ip -c addr show dev $LXC





# 테스트 파드들 IP
NETPODIP=$(kubectl get pods netpod -o jsonpath='{.status.podIP}')
WEBPOD1IP=$(kubectl get pods webpod1 -o jsonpath='{.status.podIP}')
WEBPOD2IP=$(kubectl get pods webpod2 -o jsonpath='{.status.podIP}')

# 단축키(alias) 지정
alias p0="kubectl exec -it netpod  -- "
alias p1="kubectl exec -it webpod1 -- "
alias p2="kubectl exec -it webpod2 -- "





# netpod 네트워크 정보 확인
p0 ip -c -4 addr
p0 route -n
p0 ping -c 1 $WEBPOD1IP && p0 ping -c 1 $WEBPOD2IP
p0 curl -s $WEBPOD1IP && p0 curl -s $WEBPOD2IP
p0 curl -s $WEBPOD1IP:8080 ; p0 curl -s $WEBPOD2IP:8080
p0 ping -c 1 8.8.8.8 && p0 curl -s wttr.in/seoul
p0 ip -c neigh











=================================================================================

소켓 레벨 !!!!









cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Service
metadata:
  name: svc
spec:
  ports:
    - name: svc-webport
      port: 80
      targetPort: 80
  selector:
    app: webpod
  type: ClusterIP
EOF





# 서비스 생성 확인
kubectl get svc,ep svc

# 노드에 iptables 더이상 KUBE-SVC rule 이 생성되지 않는다!
iptables-save | grep KUBE-SVC
iptables-save | grep CILIUM

# 서비스IP를 변수에 지정
SVCIP=$(kubectl get svc svc -o jsonpath='{.spec.clusterIP}')

# Pod1 에서 Service(ClusterIP) 접속 트래픽 발생
kubectl exec netpod -- curl -s $SVCIP
kubectl exec netpod -- curl -s $SVCIP | grep Hostname

# 지속적으로 접속 트래픽 발생
SVCIP=$(kubectl get svc svc -o jsonpath='{.spec.clusterIP}')
while true; do kubectl exec netpod -- curl -s $SVCIP | grep Hostname;echo "-----";sleep 1;done

# 파드에서 SVC(ClusterIP) 접속 시 tcpdump 로 확인 >> 파드 내부 캡쳐인데, SVC(10.108.12.195)는 보이지 않고, DNAT 된 web-pod 의 IP가 확인! Magic!
kubectl exec netpod -- tcpdump -enni any -q
	08:54:55.454271 eth0  Out ifindex 14 92:1a:b9:94:94:37 172.16.0.162.44718 > 172.16.1.234.80: tcp 0
	08:54:55.454798 eth0  In  ifindex 14 8a:0c:cc:a9:21:1a 172.16.1.234.80 > 172.16.0.162.44718: tcp 0
	08:54:55.455030 eth0  Out ifindex 14 92:1a:b9:94:94:37 172.16.0.162.44718 > 172.16.1.234.80: tcp 77
...

kubectl exec netpod -- sh -c "ngrep -tW byline -d eth0 '' 'tcp port 80'"
T 2024/10/20 08:07:36.663329 172.16.0.132:59964 -> 172.16.1.53:80 [AP] #34
GET / HTTP/1.1.
Host: 10.10.124.15.
User-Agent: curl/8.7.1.
Accept: */*.


# 서비스 정보 확인
c0 service list
ID   Frontend              Service Type   Backend
16   10.108.12.195:80      ClusterIP      1 => 172.16.2.157:80
                                          2 => 172.16.1.234:80
c0 bpf lb list
SERVICE ADDRESS       BACKEND ADDRESS
10.108.12.195:80      0.0.0.0:0 (16) [ClusterIP, non-routable]
                      172.16.1.234:80 (16)
                      172.16.2.157:80 (16)
# BPF maps
c0 map list --verbose
c0 map list --verbose | grep lb
c0 map get cilium_lb4_services_v2
c0 map get cilium_lb4_backends_v3
c0 map get cilium_lb4_reverse_nat
c0 map get cilium_lb4_reverse_sk
c0 map get cilium_lxc
c0 map get cilium_ipcache



따라하다 ㅜ 네트워크가 끊겨서 ㅜㅜ 설정이 다 날아가서ㅜ 영상 캡쳐로 대체



pod 내에서 tcpdump 떠도 -> clusterip 노출 안됨

10.10.157.172로 접근했는뎅

이미 pod의 ip로 바뀌어있음



kube-proxy 없이 socket 기반 로드밸런싱(ebpf)











이미 여기서 바뀜



hook을 통해서 바로 바꿔버림 하지만,



아까 위에서도 언급했지만





소켓 기반의 로드밸런싱을 쓰면 -> istio envoy proxy를 우회 해버리는 경우가 있어서

helm upgrade cilium cilium/cilium --version $VERSION --namespace kube-system --reuse-values --set hostServices.hostNamespaceOnly=true



소켓 기반 로드밸런싱을 못하게 막아버리는 옵션이 잇음. 그래서 cilium의 이러한 옵션들이 많음



ebpf가 속도자체가 빠르고, 신기술이긴 하지만, 같이 사용하는 기술들이 ebpf의 이러한 모든 특성을 고려하지 않았기 때문에 신기술이 나오면 파생, 같이 쓰는 기술들이 유기적으로 발전해야한다.







======================================================================================



네트워크 policy

크게 3가지 레벨의 보안을 제공함

1) ID 기반

2) 포트기반

3) 애플리케이션 기반(http)







1) 번 내용 보충

endpoints 조회 했을때 등장한 SEcurity identity







Security Identities는 label을 통해서 만들어짐



eBPF 데이터 경로에서는 Identity 0이 특별한 역할을 가짐. 일반적으로 0이라는 아이덴티티 값은 **'유효한 아이덴티티가 없다'**는 의미로 사용되지만, eBPF 환경에서는 정책 맵에서 일종의 와일드카드 역할을 하여 모든 아이덴티티를 허용하는 의미로 해석됨. 즉, 특정 아이덴티티로 제한하지 않고 모든 아이덴티티를 포함시키는 기능을 수행함.



3) 애플리케이션 기반(http) 에 해당되는 내용

istiod가 envoy에 config 주입핫듯이 cilium-agent가 config 주입



<스타워즈 실습>







ship landed





hubble observe





L3/L4 policy 적용

ip는 변경되니까 라벨로



# L3/L4 정책 생성
cat <<EOF | kubectl apply -f -
apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "rule1"
spec:
  description: "L3-L4 policy to restrict deathstar access to empire ships only"
  endpointSelector:
    matchLabels:
      org: empire
      class: deathstar
  ingress:
  - fromEndpoints:
    - matchLabels:
        org: empire
    toPorts:
    - ports:
      - port: "80"
        protocol: TCP
EOF

# 정책 확인
kubectl get cnp
kc describe cnp rule1
c0 policy get


# 파드 curl 접속 시도 시 파드 sh 접속 후 curl 시도하자!

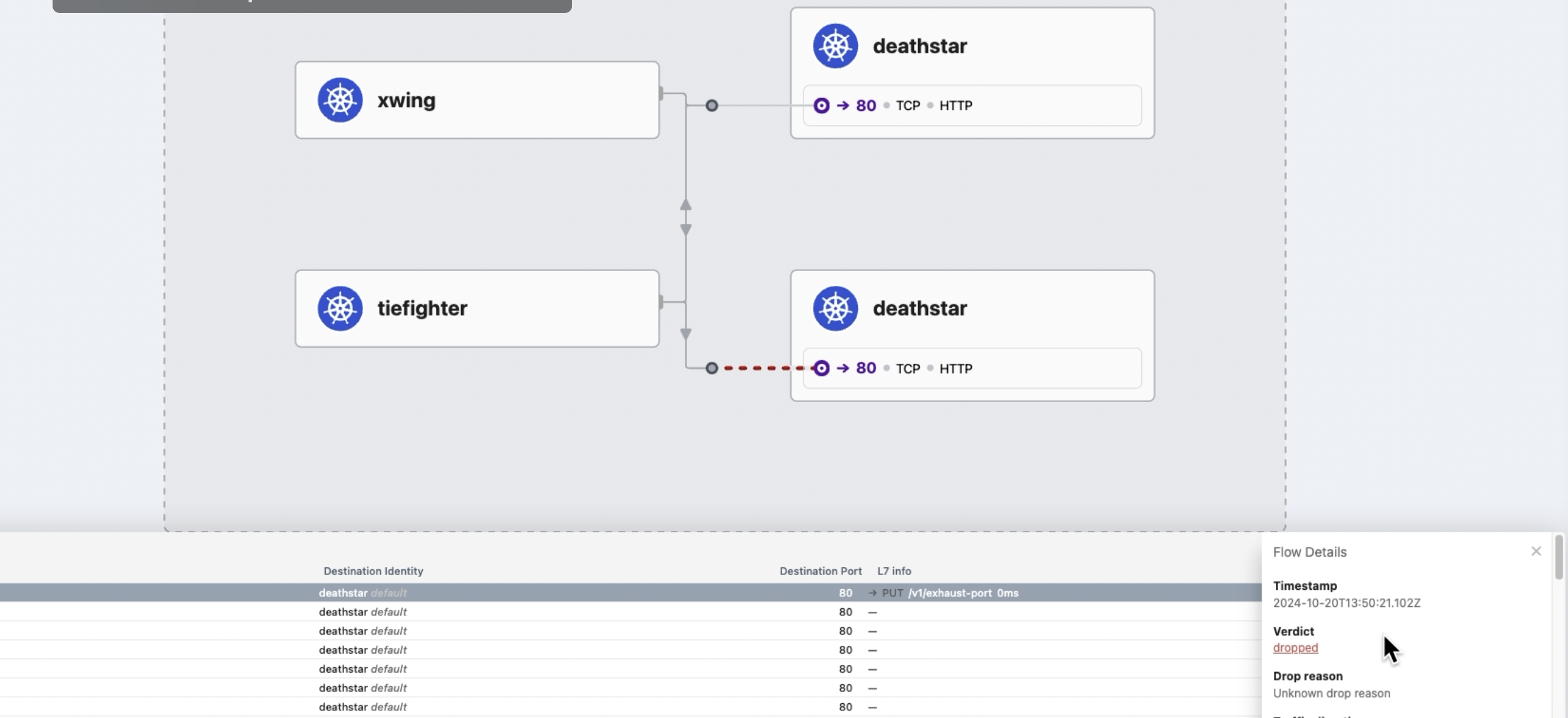

# 데스스타 SVC(ClusterIP) 접속하여 웹 파드 연결 확인 >> Hubble UI 에서 drop 확인!
kubectl exec tiefighter -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
Ship landed

kubectl exec xwing -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
drop

# hubble cli 모니터링
hubble observe --pod xwing
hubble observe --pod tiefighter
hubble observe --pod deathstar
Dec  2 05:36:24.490: default/xwing:55464 <> default/deathstar-c74d84667-t7msh:80 Policy denied DROPPED (TCP Flags: SYN)
Dec  2 05:36:24.490: default/xwing:55464 <> default/deathstar-c74d84667-t7msh:80 Policy denied DROPPED (TCP Flags: SYN)

hubble observe --pod deathstar --verdict DROPPED
Nov 30 15:23:47.721: default/xwing:60086 <> default/deathstar-c74d84667-ksnbd:80 Policy denied DROPPED (TCP Flags: SYN)
Nov 30 15:23:47.721: default/xwing:60086 <> default/deathstar-c74d84667-ksnbd:80 Policy denied DROPPED (TCP Flags: SYN)
Nov 30 15:27:40.250: default/tiefighter:41656 -> default/deathstar-c74d84667-ksnbd:80 http-request DROPPED (HTTP/1.1 PUT http://deathstar.default.svc.cluster.local/v1/exhaust-port)
Nov 30 15:28:00.707: default/tiefighter:41666 -> default/deathstar-c74d84667-ksnbd:80 http-request DROPPED (HTTP/1.1 PUT http://deathstar.default.svc.cluster.local/v1/exhaust-port)

Inspecting the Policy
# If we run cilium endpoint list again we will see that the pods with the label org=empire and class=deathstar
# now have ingress policy enforcement enabled as per the policy above.

# endpoint list 에서 정책 적용 확인
c1 endpoint list | grep deathstar
c2 endpoint list
ENDPOINT   POLICY (ingress)   POLICY (egress)   IDENTITY   LABELS (source:key[=value])                                              IPv6   IPv4           STATUS
           ENFORCEMENT        ENFORCEMENT
312        Disabled           Disabled          18300      k8s:class=xwing                                                                 172.16.2.161   ready
                                                           k8s:io.cilium.k8s.namespace.labels.kubernetes.io/metadata.name=default
                                                           k8s:io.cilium.k8s.policy.cluster=default
                                                           k8s:io.cilium.k8s.policy.serviceaccount=default
                                                           k8s:io.kubernetes.pod.namespace=default
                                                           k8s:org=alliance

1972       Enabled            Disabled          21144      k8s:class=deathstar                                                             172.16.2.66    ready
                                                           k8s:io.cilium.k8s.namespace.labels.kubernetes.io/metadata.name=default
                                                           k8s:io.cilium.k8s.policy.cluster=default
                                                           k8s:io.cilium.k8s.policy.serviceaccount=default
                                                           k8s:io.kubernetes.pod.namespace=default
                                                           k8s:org=empirec2 endpoint list









L7 네트워크 정책



# 데스스타 SVC(ClusterIP) 접속
kubectl exec tiefighter -- curl -s -XPUT deathstar.default.svc.cluster.local/v1/exhaust-port
Panic: deathstar exploded
...

# POST /v1/request-landing API 호출만 허용 정책으로 기존 정책 내용을 업데이트(configured)!
cat <<EOF | kubectl apply -f -
apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "rule1"
spec:
  description: "L7 policy to restrict access to specific HTTP call"
  endpointSelector:
    matchLabels:
      org: empire
      class: deathstar
  ingress:
  - fromEndpoints:
    - matchLabels:
        org: empire
    toPorts:
    - ports:
      - port: "80"
        protocol: TCP
      rules:
        http:
        - method: "POST"
          path: "/v1/request-landing"
EOF

# 정책 확인
kc describe ciliumnetworkpolicies
c0 policy get

# 모니터링
c1 monitor -v --type l7
c2 monitor -v --type l7
<- Request http from 0 ([k8s:io.cilium.k8s.policy.cluster=default k8s:io.cilium.k8s.policy.serviceaccount=default k8s:io.kubernetes.pod.namespace=default k8s:org=empire k8s:class=tiefighter k8s:io.cilium.k8s.namespace.labels.kubernetes.io/metadata.name=default]) to 1972 ([k8s:class=deathstar k8s:org=empire k8s:io.cilium.k8s.namespace.labels.kubernetes.io/metadata.name=default k8s:io.kubernetes.pod.namespace=default k8s:io.cilium.k8s.policy.serviceaccount=default k8s:io.cilium.k8s.policy.cluster=default]), identity 42720->21144, verdict Denied PUT http://deathstar.default.svc.cluster.local/v1/exhaust-port => 403
 => 403
hubble observe --pod deathstar
hubble observe --pod deathstar --verdict DROPPED


# 접근 테스트
kubectl exec tiefighter -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
Ship landed

kubectl exec tiefighter -- curl -s -XPUT deathstar.default.svc.cluster.local/v1/exhaust-port
Access denied

## hubble cli 에 차단 로그 확인
hubble observe --pod deathstar --verdict DROPPED
Feb 28 11:39:59.078: default/tiefighter:33762 -> default/deathstar-c74d84667-lf2wl:80 http-request DROPPED (HTTP/1.1 PUT http://deathstar.default.svc.cluster.local/v1/exhaust-port)

hubble observe --pod deathstar --protocol http
Feb 28 12:05:22.095: default/tiefighter:40428 -> default/deathstar-6f87496b94-cvv9r:80 http-request DROPPED (HTTP/1.1 PUT http://deathstar.default.svc.cluster.local/v1/exhaust-port)

# 삭제
kubectl delete -f https://raw.githubusercontent.com/cilium/cilium/1.16.3/examples/minikube/http-sw-app.yaml
kubectl delete cnp rule1



드랍된 정보 확인

=======================================================================================



Bandwith Manager - 크게 보면 QOS 장비



egress만 지원



# 인터페이스 tc qdisc 확인
tc qdisc show dev ens5
qdisc mq 0: root
qdisc fq_codel 0: parent :4 limit 10240p flows 1024 quantum 1514 target 5ms interval 100ms memory_limit 32Mb ecn drop_batch 64
qdisc fq_codel 0: parent :3 limit 10240p flows 1024 quantum 1514 target 5ms interval 100ms memory_limit 32Mb ecn drop_batch 64
qdisc fq_codel 0: parent :2 limit 10240p flows 1024 quantum 1514 target 5ms interval 100ms memory_limit 32Mb ecn drop_batch 64
qdisc fq_codel 0: parent :1 limit 10240p flows 1024 quantum 1514 target 5ms interval 100ms memory_limit 32Mb ecn drop_batch 64

# 설정
helm upgrade cilium cilium/cilium --namespace kube-system --reuse-values --set bandwidthManager.enabled=true

# 적용 확인
cilium config view | grep bandwidth
enable-bandwidth-manager                       true

# egress bandwidth limitation 동작하는 인터페이스 확인
c0 status | grep  BandwidthManager
BandwidthManager:        EDT with BPF [CUBIC] [ens5]

# 인터페이스 tc qdisc 확인 : 설정 전후 옵션값들이 상당히 추가된다
tc qdisc
tc qdisc show dev ens5
qdisc mq 8002: root
qdisc fq 8005: parent 8002:2 limit 10000p flow_limit 100p buckets 32768 orphan_mask 1023 quantum 18030b initial_quantum 90150b low_rate_threshold 550Kbit refill_delay 40ms timer_slack 10us horizon 2s horizon_drop
qdisc fq 8003: parent 8002:4 limit 10000p flow_limit 100p buckets 32768 orphan_mask 1023 quantum 18030b initial_quantum 90150b low_rate_threshold 550Kbit refill_delay 40ms timer_slack 10us horizon 2s horizon_drop
qdisc fq 8004: parent 8002:3 limit 10000p flow_limit 100p buckets 32768 orphan_mask 1023 quantum 18030b initial_quantum 90150b low_rate_threshold 550Kbit refill_delay 40ms timer_slack 10us horizon 2s horizon_drop
qdisc fq 8006: parent 8002:1 limit 10000p flow_limit 100p buckets 32768 orphan_mask 1023 quantum 18030b initial_quantum 90150b low_rate_threshold 550Kbit refill_delay 40ms timer_slack 10us horizon 2s horizon_drop

제한 확인함



설정바꿔가면서 제한 먹히는지 테스트
=======================================================================================

MetaLB 역할도 수행





#
helm upgrade cilium cilium/cilium --namespace kube-system --reuse-values \
--set l2announcements.enabled=true --set externalIPs.enabled=true \
--set l2announcements.leaseDuration=3s --set l2announcements.leaseRenewDeadline=1s --set l2announcements.leaseRetryPeriod=200ms

#
c0 config --all  |grep L2
EnableL2Announcements             : true
EnableL2NeighDiscovery            : true

# CiliumL2AnnouncementPolicy 생성
cat <<EOF | kubectl apply -f -
apiVersion: "cilium.io/v2alpha1"
kind: CiliumL2AnnouncementPolicy
metadata:
  name: policy1
spec:
  serviceSelector:
    matchLabels:
      color: blue
  nodeSelector:
    matchExpressions:
      - key: node-role.kubernetes.io/control-plane
        operator: DoesNotExist
  interfaces:
  - ^ens[0-9]+
  externalIPs: true
  loadBalancerIPs: true
EOF

# 확인
kubectl get ciliuml2announcementpolicy
kc describe l2announcement

#
cat <<EOF | kubectl apply -f -
apiVersion: "cilium.io/v2alpha1"
kind: CiliumLoadBalancerIPPool
metadata:
  name: "cilium-pool"
spec:
  allowFirstLastIPs: "No"
  blocks:
  - cidr: "10.10.200.0/29"
EOF

# cilium ip pool 조회
kubectl get CiliumLoadBalancerIPPool
NAME          DISABLED   CONFLICTING   IPS AVAILABLE   AGE
cilium-pool   false      False         3               3m5s

metalb가 가능하게해줫던거 대체 가능



추가기능 Egress IP Gateway





외부 api를 사용할경우(b2b로)

서로 주고 받는 ip 고정시켜서 방화벽 열어주기 위해서 중간에 gateway node 사용
