네트워크 스터디 7주차 -2



Traffic Management



네트워크 policy가 없는 상태



1. request-routing

첫번째 실습

virtual-service-all-v1.yaml : 4개 서비스 모두 v1 의 서브셋(subset) 에 전송하는 정책 테스트





# 두번째 실습

virtual-service-reviews-test-v2.yaml : User Identity 기반 라우팅, end-user 커스텀 헤더에 jason 매칭 시 reviews v2 로 전달





2. Falut Injection

# 첫번째 실습

virtual-service-ratings-test-delay.yaml : end-user 가 jason 는 ratings v1 에 7초 지연 발생, 그외 사용자는 ratings v1 정상 연결



# 두번째 실습

virtual-service-ratings-test-abort.yaml : end-user 가 jason 는 ratings v1 에 500 에러 리턴, 그외 사용자는 ratings v1 정상 연결

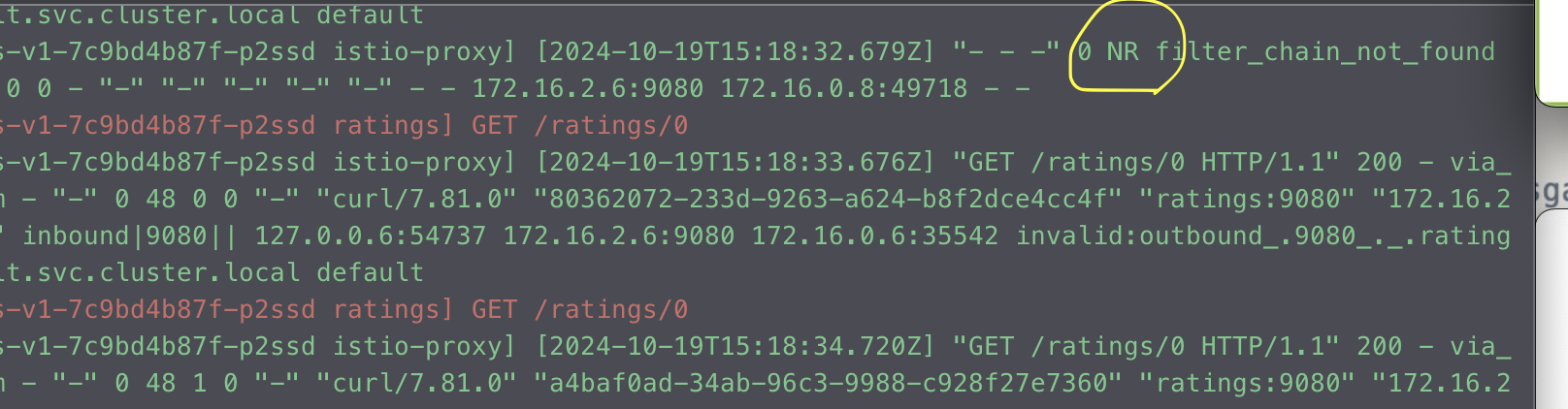

NR



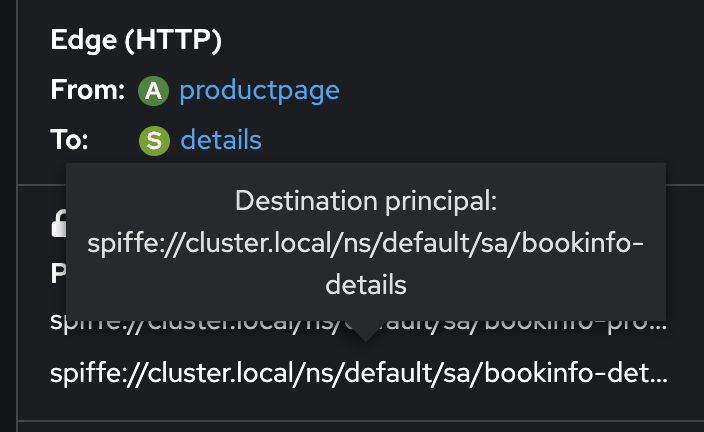

# Peer authentication 설정 변경 : PERMISSIVE(mTLS 사용/미사용 모두 허용) → STRICT(반드시 mTLS 사용, 미사용 시 거부)



서비스에 메시에 등록되지 않은 파드가 접근 하는 것 자체를 막는다.







=======================================================================================

트래픽 흐름







# 실습을 위한 환경 설정 및 배포 : nginx-app 로 향하는 통신의 경우 peer 간 mtls 끄기

cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: nginx-pod
  labels:
    app: nginx-app
spec:
  terminationGracePeriodSeconds: 0
  containers:
  - name: nginx-container
    image: nginx
    ports:
    - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: svc-nginx
spec:
  ports:
    - name: svc-nginx
      port: 80
      targetPort: 80
  selector:
    app: nginx-app
  type: ClusterIP
---
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: test-gateway
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "*"
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: nginx-service
spec:
  hosts:
  - "$MYDOMAIN"
  gateways:
  - test-gateway
  http:
  - route:
    - destination:
        host: svc-nginx
        port:
          number: 80
EOF



istio-proxy 간 mtls 끄기

```bash
# 서비스 중 app: nginx-app 로 향하는 통신의 경우 peer 간 mtls 끄기(istio-ingressgw 와 목적지 워커노드의 파드에 istio-proxy 간)
cat <<EOF | kubectl create -f -
apiVersion: security.istio.io/v1beta1
kind: **PeerAuthentication**
metadata:
  name: "example-workload-policy"
spec:
  selector:
     matchLabels:
       app: nginx-app
  portLevelMtls:
    80:
      mode: DISABLE
EOF
```





externpolicy:local로 바로 들어갈 수 있게 셋팅





pod로 들어갈 때 envoy port: 15006

pod 에서 외부로 나갈때는 envoy port: 15001



# 외부 클라이언트 PC(192.168.10.254) 에서 웹 서버 파드로 접속 시도



bookapplication 날려서 로그가 제대로 안남는것으로 보임



istio-proxy를 거쳐서 source ip가 NAT 되어서 127.0.0.6





2024-10-19T15:41:47.075429Z	info	Running iptables restore with: iptables-restore and the following input:
* nat
-N ISTIO_INBOUND
-N ISTIO_REDIRECT
-N ISTIO_IN_REDIRECT
-N ISTIO_OUTPUT
-A ISTIO_INBOUND -p tcp --dport 15008 -j RETURN
-A ISTIO_REDIRECT -p tcp -j REDIRECT --to-ports 15001
-A ISTIO_IN_REDIRECT -p tcp -j REDIRECT --to-ports 15006
-A PREROUTING -p tcp -j ISTIO_INBOUND
-A ISTIO_INBOUND -p tcp --dport 15090 -j RETURN
-A ISTIO_INBOUND -p tcp --dport 15021 -j RETURN
-A ISTIO_INBOUND -p tcp --dport 15020 -j RETURN
-A ISTIO_INBOUND -p tcp -j ISTIO_IN_REDIRECT
-A OUTPUT -p tcp -j ISTIO_OUTPUT
-A ISTIO_OUTPUT -o lo -s 127.0.0.6/32 -j RETURN
-A ISTIO_OUTPUT -o lo ! -d 127.0.0.1/32 -p tcp ! --dport 15008 -m owner --uid-owner 1337 -j ISTIO_IN_REDIRECT
-A ISTIO_OUTPUT -o lo -m owner ! --uid-owner 1337 -j RETURN
-A ISTIO_OUTPUT -m owner --uid-owner 1337 -j RETURN
-A ISTIO_OUTPUT -o lo ! -d 127.0.0.1/32 -p tcp ! --dport 15008 -m owner --gid-owner 1337 -j ISTIO_IN_REDIRECT
-A ISTIO_OUTPUT -o lo -m owner ! --gid-owner 1337 -j RETURN
-A ISTIO_OUTPUT -m owner --gid-owner 1337 -j RETURN
-A ISTIO_OUTPUT -d 127.0.0.1/32 -j RETURN
-A ISTIO_OUTPUT -j ISTIO_REDIRECT
COMMIT
2024-10-19T15:41:47.075517Z	info	Running command (with wait lock): iptables-restore --noflush --wait=30
2024-10-19T15:41:47.077921Z	info	Running iptables restore with: ip6tables-restore and the following input:

2024-10-19T15:41:47.077996Z	info	Running command (with wait lock): ip6tables-restore --noflush --wait=30
2024-10-19T15:41:47.079466Z	info	Running command (without lock): iptables-save
2024-10-19T15:41:47.081186Z	info	Command output:
# Generated by iptables-save v1.8.10 on Sat Oct 19 15:41:47 2024
*nat
:PREROUTING ACCEPT [0:0]
:INPUT ACCEPT [0:0]
:OUTPUT ACCEPT [0:0]
:POSTROUTING ACCEPT [0:0]
:ISTIO_INBOUND - [0:0]
:ISTIO_IN_REDIRECT - [0:0]
:ISTIO_OUTPUT - [0:0]
:ISTIO_REDIRECT - [0:0]
-A PREROUTING -p tcp -j ISTIO_INBOUND
-A OUTPUT -p tcp -j ISTIO_OUTPUT
-A ISTIO_INBOUND -p tcp -m tcp --dport 15008 -j RETURN
-A ISTIO_INBOUND -p tcp -m tcp --dport 15090 -j RETURN
-A ISTIO_INBOUND -p tcp -m tcp --dport 15021 -j RETURN
-A ISTIO_INBOUND -p tcp -m tcp --dport 15020 -j RETURN
-A ISTIO_INBOUND -p tcp -j ISTIO_IN_REDIRECT
-A ISTIO_IN_REDIRECT -p tcp -j REDIRECT --to-ports 15006
-A ISTIO_OUTPUT -s 127.0.0.6/32 -o lo -j RETURN
-A ISTIO_OUTPUT ! -d 127.0.0.1/32 -o lo -p tcp -m tcp ! --dport 15008 -m owner --uid-owner 1337 -j ISTIO_IN_REDIRECT
-A ISTIO_OUTPUT -o lo -m owner ! --uid-owner 1337 -j RETURN
-A ISTIO_OUTPUT -m owner --uid-owner 1337 -j RETURN
-A ISTIO_OUTPUT ! -d 127.0.0.1/32 -o lo -p tcp -m tcp ! --dport 15008 -m owner --gid-owner 1337 -j ISTIO_IN_REDIRECT
-A ISTIO_OUTPUT -o lo -m owner ! --gid-owner 1337 -j RETURN
-A ISTIO_OUTPUT -m owner --gid-owner 1337 -j RETURN
-A ISTIO_OUTPUT -d 127.0.0.1/32 -j RETURN
-A ISTIO_OUTPUT -j ISTIO_REDIRECT
-A ISTIO_REDIRECT -p tcp -j REDIRECT --to-ports 15001
COMMIT
# Completed on Sat Oct 19 15:41:47 2024



'istio-init 컨테이너' 의 로그에 iptables rules 설정을 주입한것을 확인할 수 있다. # 참고로, NAT Tables 만 설정되고, 그외(filter, mangle, raw 등)은 설정하지 않습니다.





동일한 네트워크 네임스페이스를 사용하고 있다. 그래서 복잡하게 포트를 활용해서 iptable을 조작해야함











https://dramasamy.medium.com/life-of-a-packet-in-istio-part-1-8221971d77de

Life of a Packet in ISTIO — Part 1

위에서 SNAT, DNAT 되는 거 볼 때 참고하면 됨







ISTIO_OUTPUT을 처음 들어왔을때는 uid, gid 1337을 들고 들어오기 때문에 두번째 들어왓을때 -> Outbound handler로 보낸다(만약 그렇게 하지 않으면 무한 루프가 됨)
