네트워크 스터디 3주차





<지식의 흐름 + 회고>



flannel에 이어서 이번에는 calico cni에 대해서 살펴봤다. 어떤 차이점이 있는지 살펴봤고, overlay 네트워크를 왜 사용하고, aws랑 azure가 어떻게 다른 부분이 있는지도 알게되고, 2주차와 비교했을때는 크게 달라지는 내용은 없었지만, 세부적인 디테일이나, 네트워크 지식들이 더 필요해져서. 한번 놓치면 힘들겠다라는 생각이 들었다.

강의 영상만 총 2번씩 봤다..... ㅜㅜ 조금 더 효율적으로 정리하는 법을 연구해야겠다 ㅜㅜ







스터디 실습과정에서 알게된 개념



라우팅 Logest Match Rule





Blackhole







Link Local 주소



https://backendbrew.com/ko/docs/internet/link-local



# 169.254.1.1  # link local 대역 L3 장비를 넘어가면 해당정보를 가져올 수 없음 보안적으로 안전한 정보 사용하기 위해 사용



https://en.wikipedia.org/wiki/Link-local_address



https://docs.aws.amazon.com/ko_kr/AWSEC2/latest/UserGuide/instance-identity-documents.html

Amazon EC2 인스턴스의 인스턴스 자격 증명 문서 - Amazon Elastic Compute Cloud













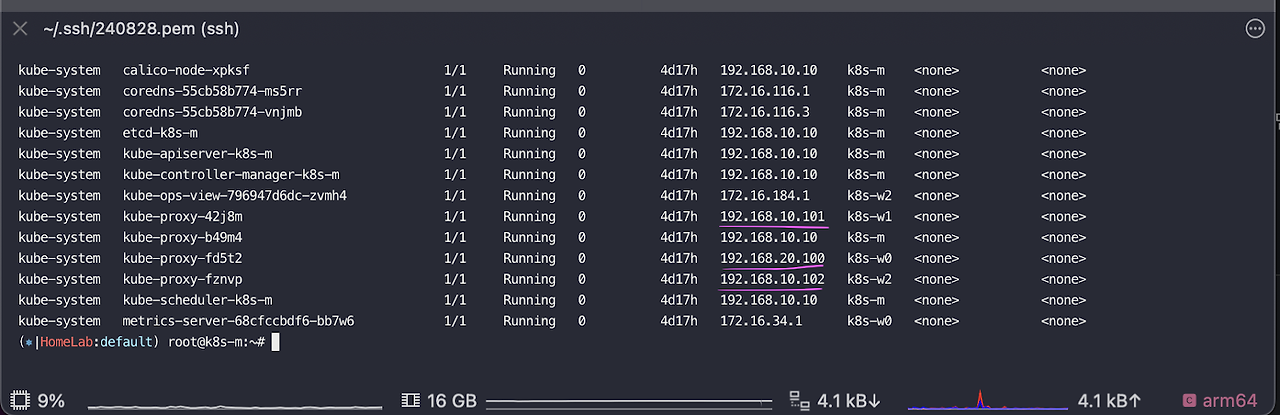

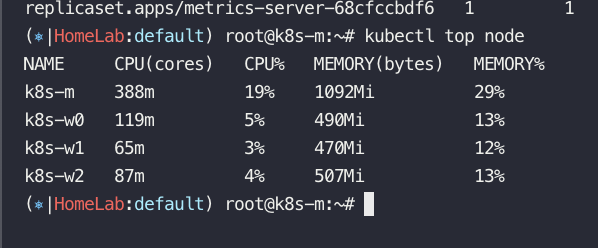

기본적인 정보 확인







calico 설치하기 전





기본 크기는 16인데 24로 변경



calico 설치하고 나서 binary 폴더에 calico, clico-ipam 생긴것 확인

calico interface 생긴것 확인

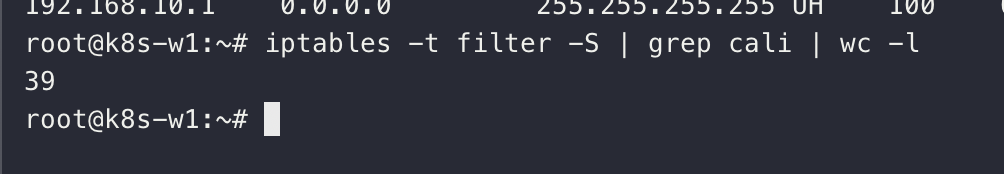

calico 설치후 iptable 규칙 갯수 확인

calicoctl 정보 확인

172.16.116.1 - corednsXXXXXXX

172.16.116.2 - calico-kube-controllers-XXXXXX

172.16.116.3- corednsXXXXXXX



kube-ops-view로 확인









=========기본적인 실습 준비 과정 스샷============



Calico 가 무엇인가?









Calico는 자체 IPAM을 사용함

각각의 Node가 poddp



172.16.158.0/24로 통신할려면 192.168.10.101로가 bird가 알려줌



host-local의 대역은 있으나 자체 IPAM을 제공하나,

calico의 IPAM을 우선해서 사용한다.

host-ipam이 아니라 calico-ipam을 우선해서 사용하겠다.

자기자신을 제외한 node들의 정보



쉽게 생각하면 node ( BGP Router - 그 역할 bird가 한다.)

햔재 node 동작

calico node의 정보, ippool을 두고 사용하고 있다.



kubeadm 할때 사용한 정보 다시 확인

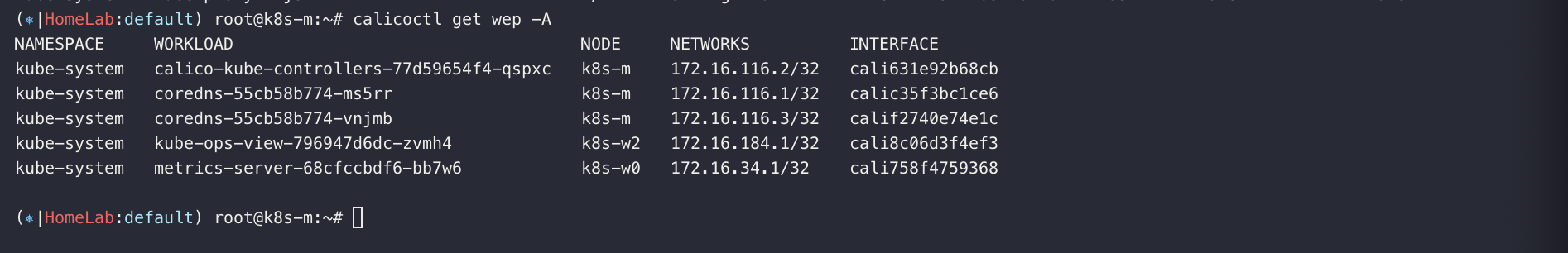

calicoctl get wep -A  # 자주 사용하는 명령어,

프로세스 정보, bird, confd, felix



felix가 iptable 관리해줌  # cali라는 룰이 생김

cali라는 룰이 생김













======================================================================================

2. 파드(Pod) <> 파드(Pod)간 통신



실습목표 및 내용





호스트 네트워크 네임스페이스를 파드빼고, k8s-w1에 아무런 파드가 없는 상태에서 진행

터널 인터페이스가 1개 되어 있음 -> 그게 빨간색으로 표시한 부분

네트워크 네임스페이스가 없다.  파드가 아무것도 없으니까 (w1)

bird가 BGP 라우팅 프로토콜에 의해 서로 교환한 정보고, felix가 넣어주고, blackhole은 w1 자신을 가리킴

이거 없으면 라우팅 loop 발생할 수 있음

라우팅 정보 확인 - > tunl0 인터페이스 통해 나가라.



w1에 pod2개를 배포함

172.16.158.1, 172.16.158.2   # pod ip를 할당해줌





cali 인터페이스 매핑해줌

파드가 2개 만들어지니 네트워크 네임스페이스가 없었는데 생성됨 # pause 컨테이너 만들어줌





파드에서 파드 통신할떄 라우팅 테이블 172.16.158.1 -> calice0906292e2 거쳐서 통신 # 반대의 경우도 마찬가지





늘어난 iptable 룰 수





pod1에 직접 들어가서 자세히 살펴보자





pod2에 들어가서 살펴보자.





이 proxy_arp 값이 반드시 1로 셋팅되어 있어야한다.







ㅜㅜ 스샷이 없어져서 ㅜㅜ 우선 강의 영상 차용 MAC 주소 알려줘서 통신하고, ARP 먼저 -> ICMP 동작



1. prox_arp

2. 32bit

3. 169.254.1.1  # link local 대역 L3 장비를 넘어가면 해당정보를 가져올 수 없음 보안적으로 안전한 정보 사용하기 위해 사용



==================================================================================

2. 파드 -> 외부(인터넷)통신





실습목표: 외부 통신할 때 NAT 통해서 MASQUERADE 되고, tunnel 인터페이스 거치지 않는 지 확인 하기











NAT가 true로 되어 있을때

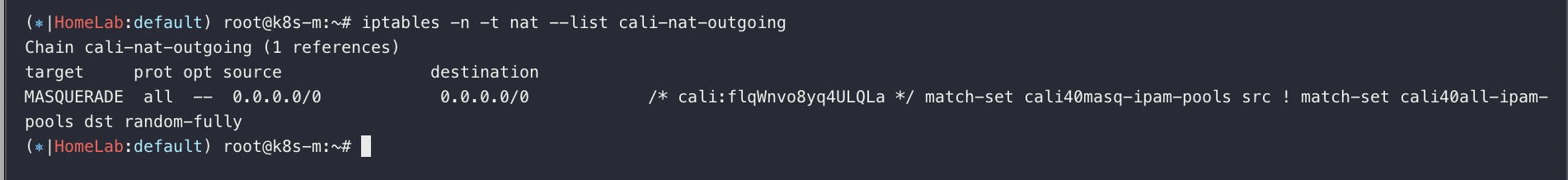

cali-nat-outoging 룰로 지정



Member 안에 속하는 대역대가 아니면 -> masquerade 해서 NAT 통해서 나가라



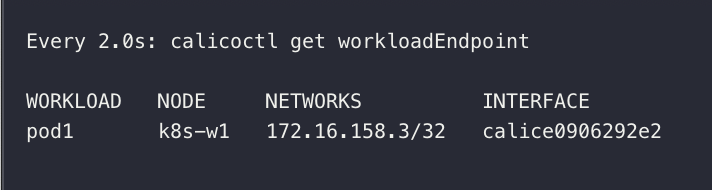

watch로 걸어둠

veth1 인터페이스





a) MASQUERADE 쪽에 pkts 1로 증가 확인

b) pod ip가 8.8.8.8 로 갔다. tcpdump에서 확인가능



위에서 한 것은 핑크색(veth1)으로 색칠한 부분에 tcpdump 수행







외부 통신은 여기에 tunl0에 잡히지 않는다.





tcpdump를 ens5에서 잡을 경우 잡힌다.



도메인도 외부 통신 가능하고

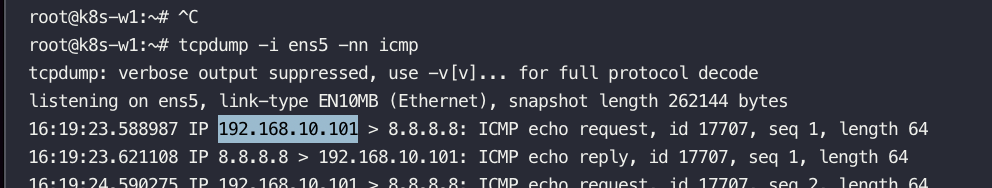

tcpdump ens5로 잡았을때



192.168.10.101로 나온다.



pod(172.16.158.3)에서 8.8.8.8 로 갔다가

들어오는 source ip가  192.168.10.101



pod(172.16.158.3)에서 8.8.8.8 로 갔다가

들어오는 source ip가  192.168.10.101 라서





NAT FALSE 로 만들어서 외부 통신 안하게 하는 방법도 있음

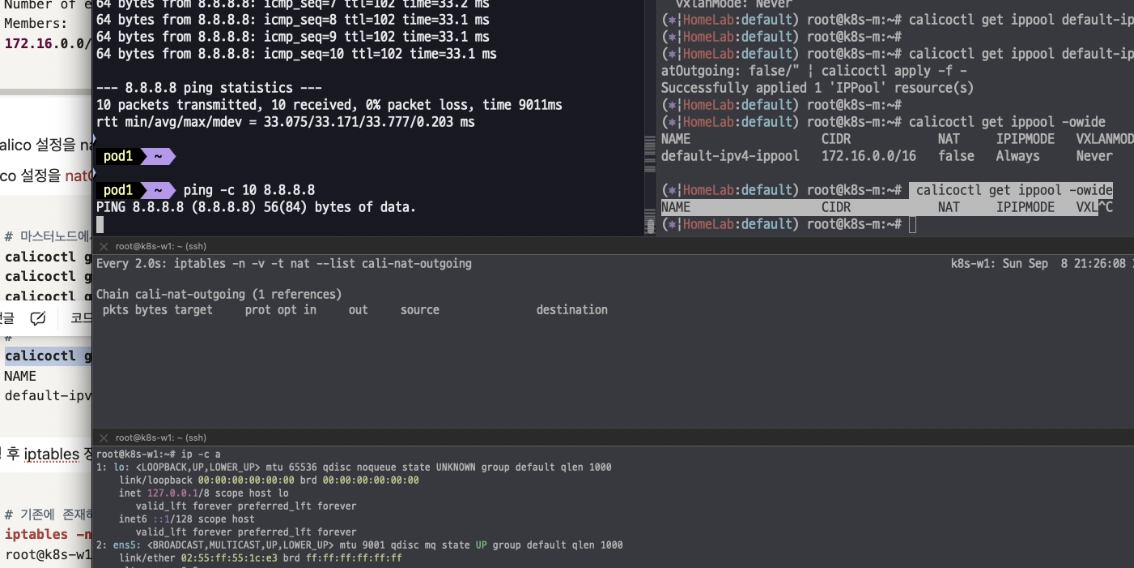

NAT False로 변경함





cali-nat-outgoing 안에 룰이 사라짐



==================================================



4. 다른 노드에서 파드 <> 파드 간 통신



flannel cni - vxlan / calico는 ipip 를 사용 (overlay) 목적은 동일



실습 목표: 다른 노드에서의 파드간 통신이 어떻게 되는지?





워커 노드 1번, 2번 기본정보 확인함





AWS는 기본적으로 9091에서 20바이트 (IPIP 헤더)빼면











각각의 워커 노드에 파드 생성

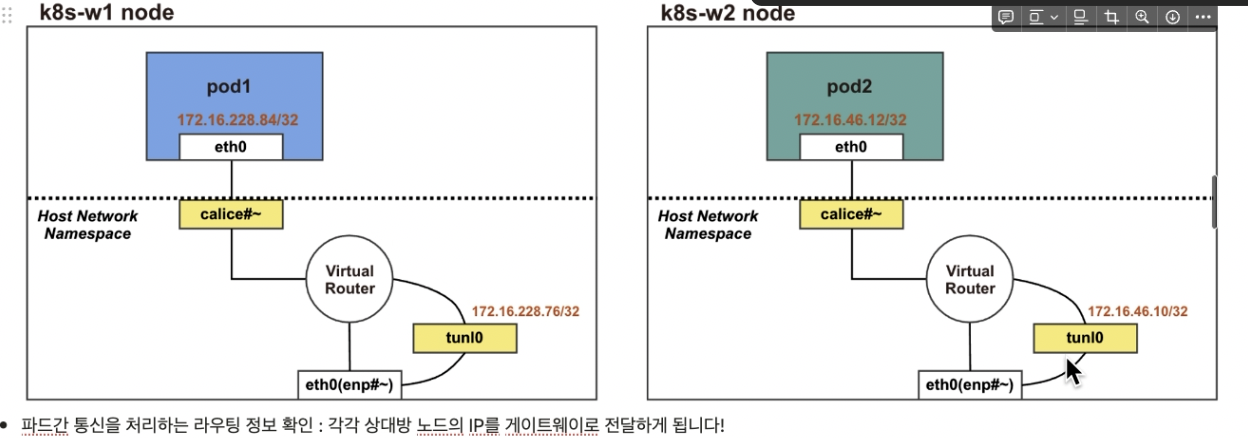

라우터 정보에 calice 네트워크 정보가 추가됨



이 개념이 핵심





모니터링

pod 1 -> pod2 통신  # pod 2에서 tcpdump - tun0잡고 있음



동그라미를 친곳에서는 다 잡히겠지만, 핑크색과 연두색에서 다르게 잡아야함.





proto 4 (IPIP 프로토콜을 의미)





핑크색라인은 outer 헤더 정보, 노란색은 inner 헤더 정보







패킷 덤프 뜸

패킷 덤프 뜨고, 직접까봄







4. Calico 네트워크 모드 중 Direct 모드에 대해서 알아보자





pod ip가 그대로 나간다.

https://docs.aws.amazon.com/AWSEC2/latest/UserGuide/using-eni.html#change_source_dest_check

Source/Detination Check 기능을 반드시 disable(=stop) 해야지 가능함



해당 자겁을 통해서 ipipMode를 Never로 만들연 -> IPIP overlay 모드 안쓰겠다는 소리

tun0 -> esn5로 일괄 변경됨

esn5로만 통신 가능함





파드 3개를 띄우고, 어떤 문제가 있는지 살펴보자

파드의 ip가 직접빠져 나감



(강의 영상)



(실습)



다른 대역대인 w0에 들어가서 확인하면, w1 에서 빠져 나가는 건 있으나 w0으로 들어오는게 없음 # 문제가 발생

대역대가 다름

핑크색은 AWS가 가지고 있는 virtual router라고 생각



AWS virtual router에 pod의 172.16.XXX.XXX (파드 대역대 정보가 없음)



수동으로 라우터 정보 넣어주면 통신 가능함





그래서!!!!!!!!!!!!!! overlay 네트워크 나온이유 - 개발자가 애플리케이션만가지고 네트워크팀 협조 안받고 개발할려고







4. 네트워크 모드 중 CrossSubnet 모드: 나랑 같은 ip 대역대에있는 워커노드끼리는 파드 ip가 그냥 빠져나가고(es5) , 다른 대역대는 (tunl0) 이용







BGP 는 실습할수 있는 환경은 아니지만 살펴보기



https://www.tigera.io/blog/why-bgp/





========================



Z. 마지막 네트워크 모드 중 패킷 암호화





장점: 이동 중에도 연결이 끊기지 않음

엔드 포인트를 지정하고, private key 활용해서 public key 4개 생성





https://docs.tigera.io/calico/latest/networking/configuring/mtu#determine-mtu-size

Configure MTU to maximize network performance | Calico Documentation













"peer" 값은 공개 키를 base64로 인코딩한 해시 값. 이것은 일반적인 사용자 이름이나 ID가 아니라, WireGuard에서 각 피어를 식별하기 위해 사용하는 공개 키. 각 피어는 고유한 공개 키를 가지고 있으며, 이를 통해 서로 간의 안전한 통신을 보장



이렇기 때문에 이동중에 연결이 끊어져도 가능함



노드 2 로

출발지 목적지 ip만 나오고 UDP 로 나옴.



진짜 암호화 된건지 살펴보자

패킷 암호화 여부 확인





프로메테우스 셋팅



그라파나로 모니터링 툴 셋팅
